金屬材料的內(nèi)部結(jié)構(gòu)，只有在顯微鏡下才能觀察到。在顯微鏡下看到的內(nèi)部組織結(jié)構(gòu)稱為顯微組織或金相組織。
金相組織指金屬或合金的化學(xué)成分以及各種成分在合金內(nèi)部的物理狀態(tài)和化學(xué)狀態(tài)。金相組織是反映金屬金相的具體形態(tài)，如馬氏體，奧氏體，鐵素體，珠光體等等。廣義的金相組織是指兩種或兩種以上的物質(zhì)在微觀狀態(tài)下的混合狀態(tài)以及相互作用狀況。

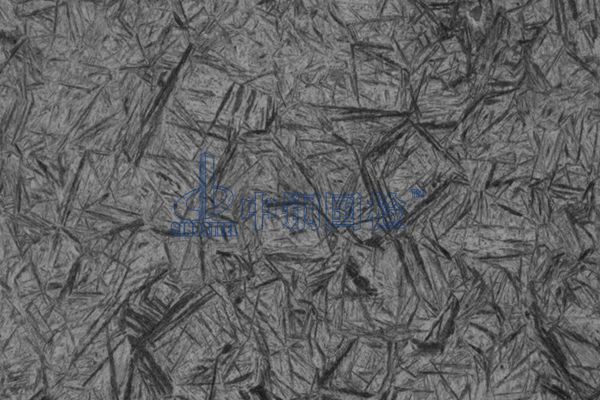

鋼材常見的金相組織有：鐵素體、奧氏體、滲碳體、珠光體等。

檢測范圍：
鋼板，鑄鐵件，鑄鋼件，貫通地線，有色金屬，焊接接頭，鋼軌接頭用彈性防松墊圈等
鋼筋焊接接頭試驗(yàn)檢測標(biāo)準(zhǔn)：
JGJ/T 27-2014《鋼筋焊接接頭試驗(yàn)方法標(biāo)準(zhǔn)》

鋼筋焊接接頭金相試驗(yàn)的樣品要求：
1. 樣胚可以用機(jī)械法或氣割法截取。試樣只能用機(jī)械法從樣胚中截取。截取樣坯和試樣，均不得因過熱而改變試樣的金相組織。
2. 使用預(yù)磨機(jī)磨制試樣時，應(yīng)采用不同號數(shù)的水砂紙，由粗到細(xì)逐號細(xì)磨。水砂紙?jiān)谀ケP上應(yīng)貼放牢靠。
3. 經(jīng)細(xì)磨后的試樣，應(yīng)在拋光機(jī)上進(jìn)行拋光，表面像鏡面一樣為止。拋光劑可用人造金剛石研磨膏或氧化鋁粉。
4. 經(jīng)拋光后的試樣，在顯微鏡下發(fā)現(xiàn)有劃痕或凹坑等，應(yīng)重新磨制。
5. 試樣在浸蝕前，應(yīng)保持干凈。觀察顯微組織時，可采用浸有2%~4%硝酸酒精溶液的棉花擦拭。觀察宏觀組織時，可用4%硝酸酒精溶液浸蝕至顯示清晰組織為止，應(yīng)用清水沖洗，再用無水乙醇沖洗，吹干。

試驗(yàn)設(shè)備：金相顯微鏡

試驗(yàn)方法：
1. 焊接接頭金相試驗(yàn)之前，要了解鋼筋的主要化學(xué)成分、所采用的的焊接方法、焊接材料、工藝參數(shù)、是否采用預(yù)熱或焊后熱處理等情況，以作金相組織觀察的參考。
2. 鋼筋焊接接頭金相試樣進(jìn)行宏觀觀察，或拍攝宏觀組織照片時，放大倍數(shù)應(yīng)為1~20倍。
3. 鋼筋焊接接頭金相試樣進(jìn)行顯微組織觀察，或拍攝顯微組織照片時，放大倍數(shù)應(yīng)為50~1000倍。
4. 使用電子金相顯微鏡拍攝金相照片時，應(yīng)將要拍攝的試樣部位對準(zhǔn)載物臺通光孔的中心部位，選擇適合的放大倍數(shù)，將焦點(diǎn)對準(zhǔn)要拍攝部位，使照片畫面顯示清晰。

鋼筋焊接接頭金相試驗(yàn)完畢，應(yīng)提出試驗(yàn)報(bào)告。試驗(yàn)報(bào)告內(nèi)容應(yīng)包括：試樣的原始條件、試樣的宏觀組織和各區(qū)域的顯微組織、放大倍數(shù)、焊接缺陷等。金相組織宜以照片表示，并附以說明。

中鋼國檢第三方檢測機(jī)構(gòu)，資質(zhì)全，檢測設(shè)備多，各地區(qū)都有分公司可以檢測，我們期待與您的合作！
