鋼筋檢測項目：屈服強度、極限強度、延伸率、冷彎、反復(fù)彎曲、化學(xué)分析。

　　驗收批：從同一牌號、同規(guī)格、同一爐號、同一交貨狀態(tài)組成一批，且不超過60t。

　　取樣方法：每批任取二根，切去100mm后各截取一拉一彎兩根，共四根。

　　盤條：每批取二根拉伸、二根彎曲(不同盤)。

　　低碳冷拔絲應(yīng)逐盤試驗，每盤一拉伸，一反復(fù)彎曲。

　　試樣長度：拉伸 10d+200mm(d為鋼筋直徑)。

　　彎曲 5d+150mm(d為鋼筋直徑)一般取450mm。

鋼筋的檢驗與鋼筋接頭的工藝檢驗：

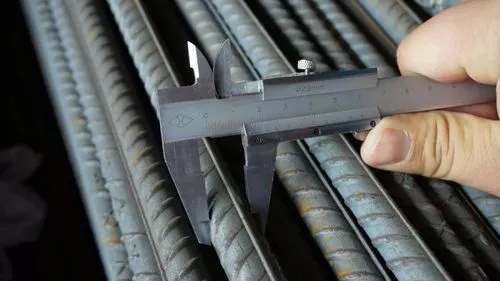

　　鋼筋的檢驗首先要檢查鋼筋的標牌號及質(zhì)量證明書;其次要做外觀檢查，從每批鋼筋中抽取5%，檢查其表面不得有裂紋、創(chuàng)傷和疊層，鋼筋表面的凸塊不得超過橫肋的高度，缺陷的深度和高度不得大于所在部位的允許和偏差，鋼筋每一米彎曲度不應(yīng)大于四毫米。

　　接下來力學(xué)性能試驗，每批若小于60噸則從中抽取2根，每根截取兩段，分別做拉伸和冷彎試驗。在截取試件時應(yīng)除去鋼筋兩端100-500mm，在截取試件大于60噸還需在取相應(yīng)的鋼筋。如果一項試驗結(jié)果不符合要求，則從同一批中另取雙倍數(shù)量的試樣做各項試驗。

　　如仍有一個試樣不合格則該批鋼筋為不合格，熱軋鋼筋在加工過程中發(fā)生脆斷、焊接性能不良或機械性能顯著不正常等現(xiàn)象，應(yīng)進行化學(xué)成分分析和其它專項檢驗。
