鋼結構屋面承載力檢測

一、項目概況

本工程為xxxx醫院門診樓三層裝修改造項目，三層多功能廳鋼結構屋面梁為角鋼桁架梁，原屬違建結構，現業主新更換屋面板、增加室內吊頂和管線。為了解角鋼桁架梁在新荷載作用下是否安全，受委托方委托，我單位檢測人員對其所委托的多功能廳南側第二榀角鋼桁架梁進行荷載試驗。鋼桁架梁長 11.0m，高 1.4m 采用雙角鋼截面，角鋼桁架梁布置間距 3.0m，南北方向共 7 榀，屋面檁條布置間距約 0.8m。

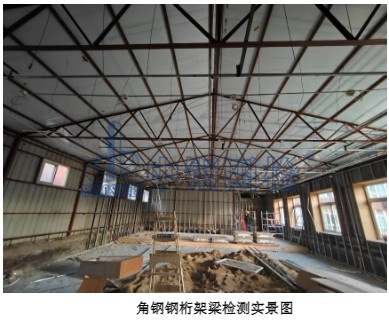

鋼結構屋面承載力檢測現場圖片

二、檢測及參考依據

1.《高聳與復雜鋼結構檢測與鑒定標準》GB 51008-2016；
2.《建筑結構荷載規范》GB50009-2012。

三、主要儀器設備

所使用儀器設備均在量值溯源有效期內，檢測環境正常，檢測前后儀器正常。主要儀器設備包含：電子全站儀（撓度測量）、激光測距儀（尺寸測量）。

四、加載區域及荷載確定

1.試驗荷載

根據委托方要求，結合《建筑結構荷載規范》GB50009-2012 相關要求，考慮以下荷載：

（1）雪荷載：0.25kN/m2（R=50），等效梁上荷載為 8.25kN；

（2）多功能廳室內吊頂和管線總重量 20kN（2.0t）；等效梁上荷載為 3.33kN；

（3）角鋼桁架梁總加載量：11.58kN（委托方要求按標準組合），結合檁條布置情況，分 13 個加載點進行加載，每點荷載 0.90kN。

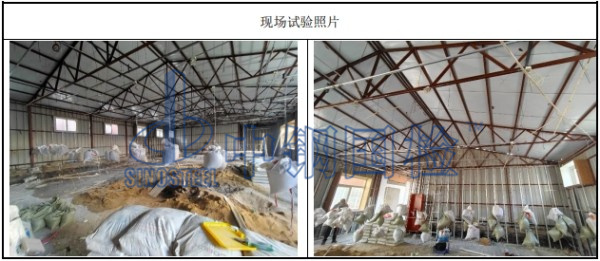

鋼結構屋面承載力現場荷載試驗圖片

2.荷載分級

根據現場情況，經委托方同意，本次承載力檢驗分3級進行，采用沙袋每加載點分別加載至0.30kN（30kg）、0.60kN（60kg）、0.90kN（90kg）。第1、2級加載完成后持荷15min，第3級加載完成后持荷1h，每隔15min觀察記錄一次數據，直至變形值在15min內不再明顯增加為止，卸載分三次完成，每次卸載0.30kN（30kg），間隔10min。在持荷期間觀察角鋼桁架是否存在屈曲破壞、斷裂破壞及大變形情況，并測量該梁變形情況。持荷時間結束時，觀察并記錄。

五、試驗結果

1.外觀檢測結果

在試驗加載前、加載中和卸載后對角鋼桁架梁進行了外觀檢查，試驗過程中及卸載后，均未發現因加卸載引起的屈曲破壞、斷裂破壞及大變形情況。

2.角鋼桁架梁塑性變形及發展情況

加載前：角鋼桁架梁未發現明顯異常情況；

試驗過程中：角鋼桁架梁未因加載引起的屈曲破壞、斷裂破壞及大變形；

卸載結束：角鋼桁架梁未出現塑性變形，相對殘余撓度為 13.3%，不大于最大撓度的20%，實測撓度與荷載基本保持線性關系。

鋼結構屋面承載力檢測報告

六、檢測結論及建議

1.檢測結論

通過對所檢角鋼桁架梁加載試驗數據的分析處理計算，結果表明：

在委托方要求荷載（折算荷載 11.58kN）作用下，試驗角鋼桁架梁（多功能廳南側第二榀）實測撓度與荷載基本保持線性關系，卸荷載后所檢測鋼桁架梁未發生明顯塑性變形，相對殘余撓度不大于最大撓度的 20%，滿足《高聳與復雜鋼結構檢測與鑒定標準》GB 51008-2016 的要求。

2.建議

（1）多功能廳室內吊頂和管線總荷載不超過委托方要求，且各梁受力均勻；

（2）極端天氣情況下，應巡查結構是否存在不良反應。
