彈性波CT技術

　　彈性波CT技術基于沖擊彈性波發展而來，是利用彈性波穿透被測試物體，由于不同介質中同一種彈性波的傳播速度存在差異，通過分析接收到的波速分布圖像來反映結構內部狀態的一種無損檢測方法。

　　混凝土結構無損檢測應用案例：

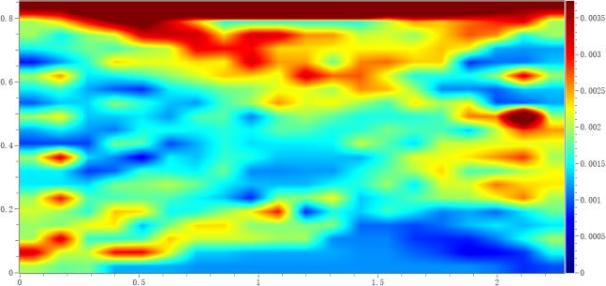

　　在進行檢測時，由于施工振搗問題，零號塊橫隔板混凝土拆模后表面可見明顯骨料外露、松散缺陷?，F(xiàn)場檢測人員將表面松散混凝土鑿除后，采用彈性波二維斷面計算機層析掃描成像(CT)技術對橫隔板內部混凝土質量進行檢測。經科學細致的檢測，通過對色譜圖的觀察和分析，發現內部混凝土疑似存在大面積不密實情況。

　　為了進一步對結果進行驗證，以確保檢測結果的準確性，現場使用取芯機對橫隔板進行鉆孔檢查混凝土內部質量，芯樣及鉆孔內部混凝土呈明顯蜂窩現象。檢測結果為項目施工提供了科學依據，施工單位隨后根據相關技術規范對橫隔板采取注漿修補措施。修補后再次對相同區域進行檢測，結果顯示注漿修補處理結果良好。

　　在另一檢測項目中，檢測對象同樣為某鐵路特大橋零號塊，根據現場實際情況進行測點布置，分別在測試部位距離底板底面30cm、60cm、90cm、120cm、150cm、180cm、210cm處布置7個檢測斷面，每個檢測斷面布置8個測點，測點間距為30cm，測試寬度為210cm，測試長度800cm，測點布置如圖：

　　通過對每層檢測結果進行分析，檢測范圍內混凝土的質量整體性較好，未發現明顯不均勻(缺陷)現象。
